亚洲五月天色_肏屄片在线_91超碰成人在线观看_超碰色色色

xpe發(fā)泡母粒造粒機(jī)_xpe發(fā)泡母粒造粒機(jī)_佳德智能

XPE（化學(xué)交聯(lián)聚乙烯）發(fā)泡母粒造粒是將聚乙烯（PE）基材與發(fā)泡劑、交聯(lián)劑、助劑等混合后，通過擠出、交聯(lián)和預(yù)發(fā)泡工藝制成含發(fā)泡結(jié)構(gòu)的母粒，用于后續(xù)熱壓或模塑發(fā)泡成型。XPE具有輕質(zhì)、隔熱、緩沖性能優(yōu)異等特點(diǎn)，廣泛應(yīng)用于汽車內(nèi)飾、運(yùn)動護(hù)具、建筑保溫等領(lǐng)域。以下是XPE發(fā)泡母粒造粒的詳細(xì)說明：

一、XPE發(fā)泡母粒造粒流程

1. 原料預(yù)處理：

• 基材：LDPE/LLDPE（占比50-70%），提供柔韌性和可交聯(lián)性。

• 發(fā)泡劑：AC發(fā)泡劑（偶氮二甲酰胺，5-15%），分解溫度180-200℃。

• 交聯(lián)劑：DCP（過氧化二異丙苯，0.5-2%），引發(fā)PE交聯(lián)。

• 助劑：氧化鋅（發(fā)泡促進(jìn)劑）、硬脂酸鋅（潤滑劑）、阻燃劑（如氫氧化鋁）等。

• 配方混合：

• 預(yù)混工藝：高速混合機(jī)（50-80℃）將各組分均勻分散，避免局部過熱引發(fā)預(yù)交聯(lián)。

2. 擠出與交聯(lián)：

• 喂料段：120-140℃（防止發(fā)泡劑提前分解）

• 塑化段：140-160℃（熔融混合）

• 均化段：160-180℃（DCP引發(fā)交聯(lián)反應(yīng)）

• 模頭段：170-190℃（控制發(fā)泡劑部分分解，形成預(yù)發(fā)泡結(jié)構(gòu)）

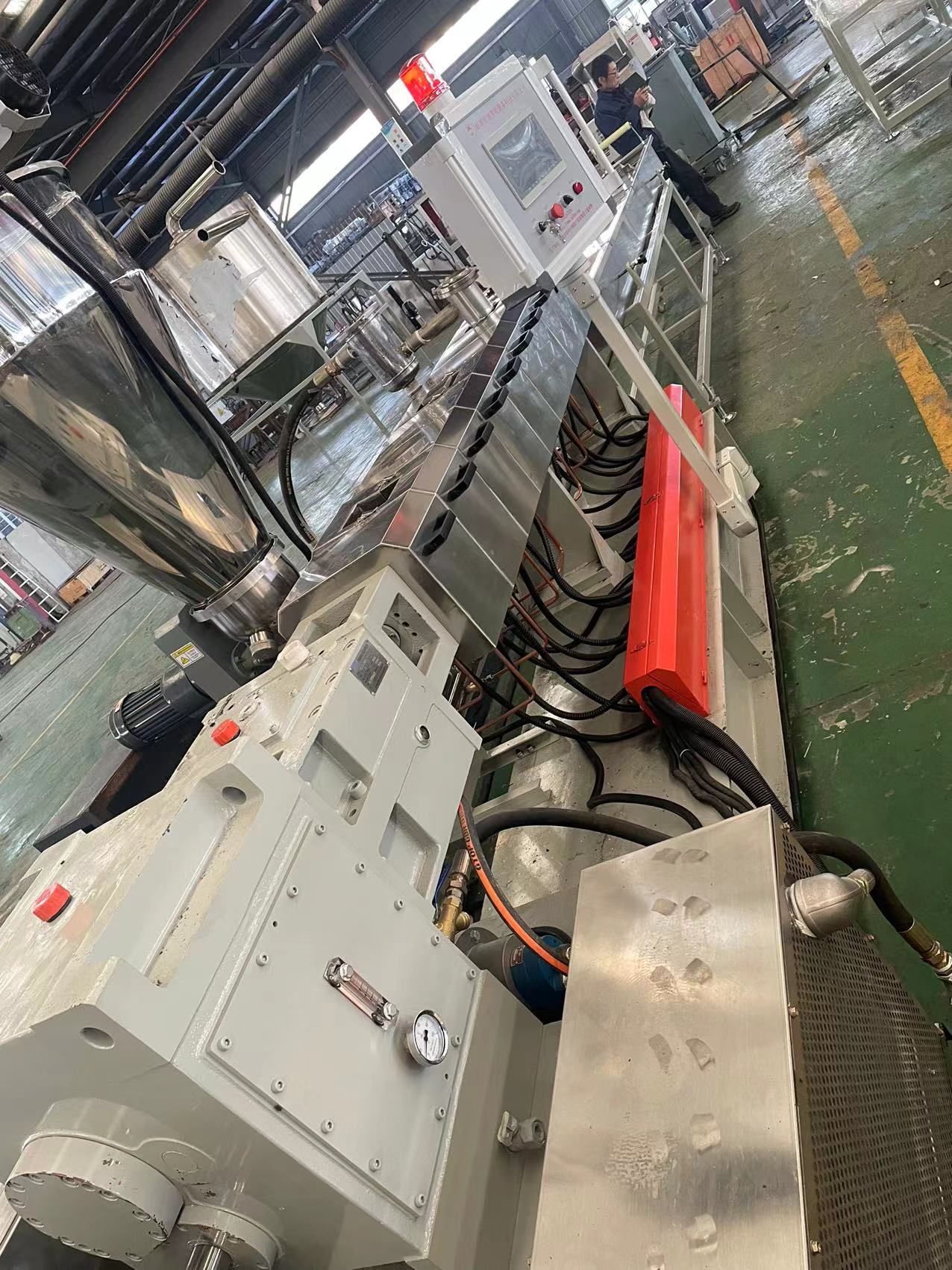

• 擠出機(jī)選型：雙螺桿擠出機(jī)（推薦），強(qiáng)剪切力確保發(fā)泡劑和交聯(lián)劑均勻分散。

• 溫度分段控制：

• 真空排氣：擠出機(jī)中段設(shè)真空抽氣，去除發(fā)泡劑分解的小分子氣體（如氨氣）。

3. 造粒與預(yù)發(fā)泡：

• 水下切粒：熔體通過多孔模頭擠出，水下切粒機(jī)切割成顆粒，冷卻水溫度控制在30-50℃以抑制過度發(fā)泡。

• 預(yù)發(fā)泡控制：顆粒內(nèi)部保留部分發(fā)泡劑，在后續(xù)熱壓時完全發(fā)泡（發(fā)泡倍率3-8倍）。
